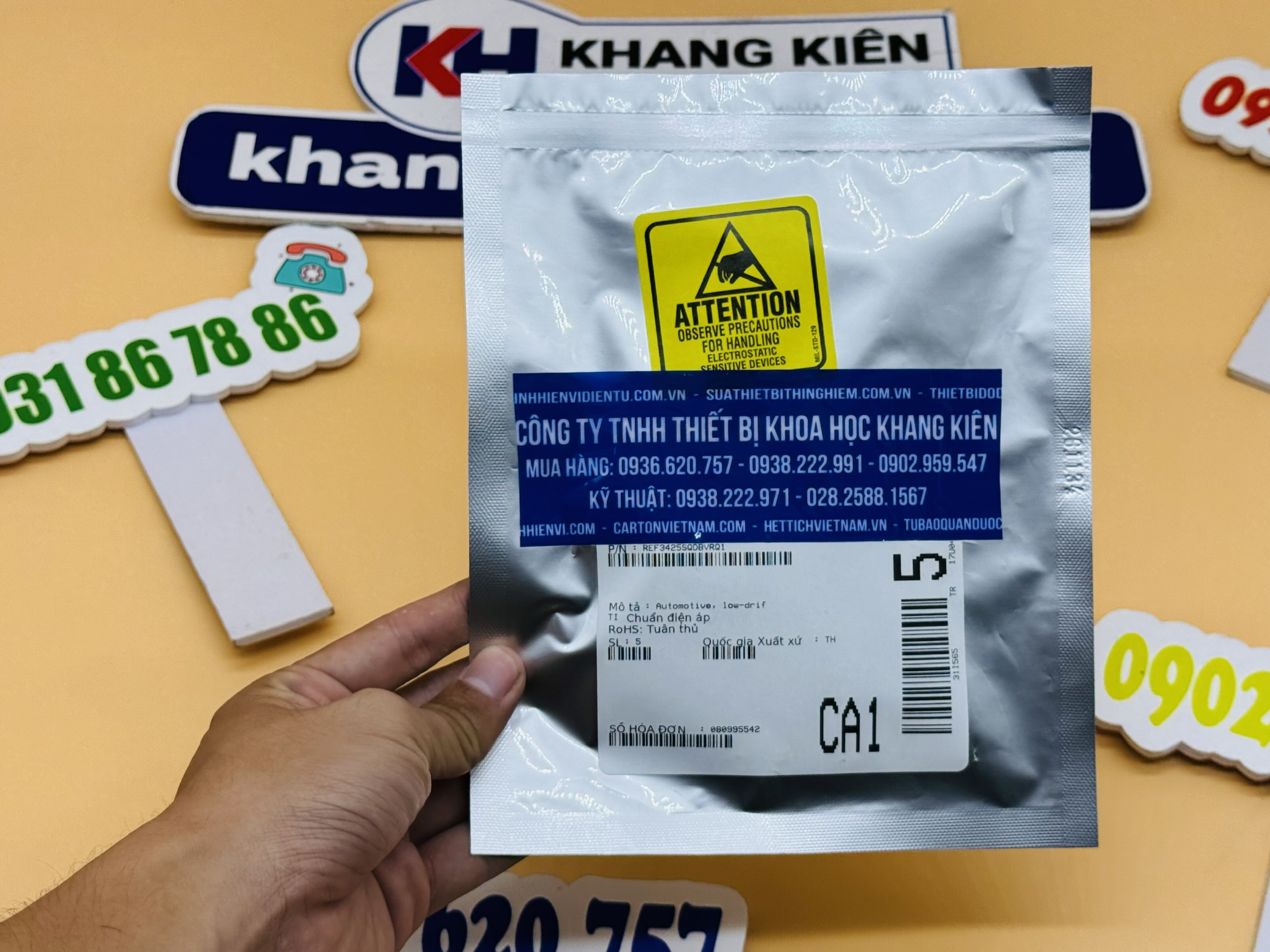

IC quản lý nguồn điện REF3425SQDBVRQ1

IC quản lý nguồn điện REF3425SQDBVRQ1

Voltage References Automotive, low- drift, low-power, small-footprint series voltage reference 5- SOT-23 -40 to 125

Code: REF3425SQDBVRQ1

Hãng sản xuất: Texas Instruments

1 Tính năng

• AEC-Q100 đạt chuẩn với các kết quả sau:
– Nhiệt độ thiết bị cấp 1: –40°C đến +125°C
nhiệt độ hoạt động môi trường xung quanh
– Thiết bị HBM ESD cấp 2
– Thiết bị CDM ESD cấp C6
• Độ chính xác ban đầu: ±0,05% (tối đa)
• Hệ số nhiệt độ: 6 ppm/°C (tối đa)
• Phạm vi nhiệt độ hoạt động: −40°C đến +125°C
• Tùy chọn điện áp đầu ra: 2,5V, 3,0V, 3,3V, 4,096V, 5,0V
• Dòng điện đầu ra: ±10 mA
• Dòng điện tĩnh thấp: 95 μA (tối đa)
• Dòng điện chế độ tắt máy thấp: 3 μA (tối đa)
• Điện áp đầu vào rộng: 12 V
• Đầu ra 1/f tiếng ồn (0,1 Hz đến 10 Hz): 3,8 µVPP/V
• Độ ổn định lâu dài tuyệt vời 25 ppm/1000 giờ
• Có sẵn trong gói SOT-23 6 chân và 5 chân và gói MSOP 8 chân

Ứng dụng IC quản lý nguồn điện REF3425SQDBVRQ1

• Mô-đun điều khiển thân xe
• Bộ sạc trên xe
• Bộ biến tần lực kéo
• Hệ thống quản lý pin
• Hệ thống hỗ trợ lái xe tiên tiến

Mô tả

Các thiết bị REF34-Q1 có độ trôi nhiệt độ thấp (6 ppm/°C), công suất thấp, điện áp CMOS có độ chính xác cao tham chiếu. Các thiết bị có độ chính xác ban đầu ±0,05% và dòng điện hoạt động thấp với mức tiêu thụ điện năng dưới 95 μA.

Các thiết bị này cũng cung cấp tiếng ồn đầu ra rất thấp là 3,8 µVPP/V, cho phép các thiết bị duy trì tính toàn vẹn tín hiệu cao với các bộ chuyển đổi dữ liệu có độ phân giải cao và các hệ thống quan trọng về tiếng ồn.

Tính ổn định và độ tin cậy của hệ thống được cải thiện hơn nữa nhờ độ trễ điện áp đầu ra thấp của các thiết bị này và độ trôi điện áp đầu ra dài hạn thấp. Hơn nữa, kích thước nhỏ và dòng điện hoạt động thấp của các thiết bị (95 μA) khiến chúng trở thành lựa chọn tuyệt vời cho các ứng dụng chạy bằng pin. REF34-Q1 có một chân kích hoạt có thể đặt thiết bị vào chế độ tắt khi đó thiết bị tiêu thụ dòng điện chờ thấp (3 μA) để giúp tăng tổng công suất hệ thống trong chế độ chờ.

Dòng sản phẩm REF34-Q1 được chỉ định cho phạm vi nhiệt độ rộng từ −40°C đến +125°C. Liên hệ với đại diện bán hàng của TI để biết thêm các tùy chọn điện áp.
