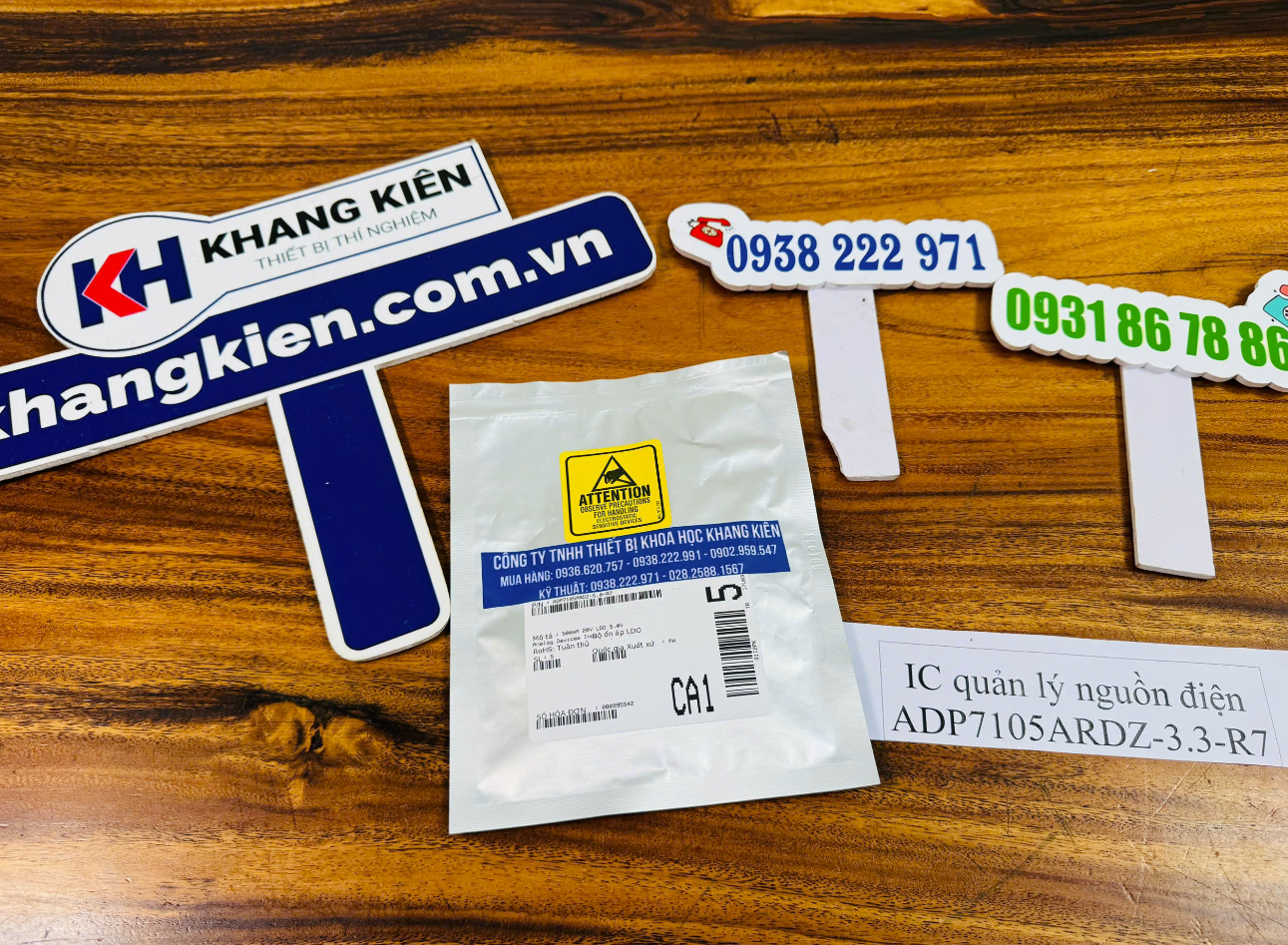

IC quản lý nguồn điện ADP7105ARDZ-3.3-R7

IC quản lý nguồn điện ADP7105ARDZ-3.3-R7

LDO Voltage Regulators 500mA 20V LDO 3.3V Code: ADP7105ARDZ-3.3-R7

Hãng sản xuất: Analog Devices Inc.

TÍNH NĂNG

Phạm vi điện áp đầu vào: 3,3 V đến 20 V

Dòng điện đầu ra tối đa: 500 mA

Độ ồn thấp: 15 µV rms cho các phiên bản đầu ra cố định

Hiệu suất PSRR là 60 dB ở 10 kHz, VOUT = 3,3 V

Bảo vệ dòng điện ngược

Điện áp rơi thấp: 350 mV ở 500 mA
Độ chính xác ban đầu: ±0,8%

Độ chính xác trên đường dây, tải và nhiệt độ
-2% đến +1%, T₁ = -40°C đến +125°C
-1,25% đến +1%, T₁ = 0°C đến +85°C

Dòng điện tĩnh thấp: 900 µA ở VIN = 10 V, IOUT = 500 mA

Dòng điện tắt thấp: 50 μΑ ở VIN = 12 V, ổn định với 1 nhỏ Tụ điện đầu ra bằng gốm µF 3 tùy chọn điện áp đầu ra cố định: 1,8, 3,3 V và 5 V

Đầu ra có thể điều chỉnh từ 1,22 V đến 19 V

Khởi động mềm có thể lập trình để kiểm soát dòng điện khởi động Giới hạn dòng điện hồi lưu và bảo vệ quá tải nhiệt Độ chính xác có thể lập trình của người dùng UVLO enable Chỉ báo nguồn điện tốt Gói LFCSP 8 chân và SOIC 8 chân

ỨNG DỤNG

Điều chỉnh các ứng dụng nhạy cảm với tiếng ồn: Mạch ADC và DAC, bộ khuếch đại chính xác, bộ dao động tần số cao, đồng hồ và PLLS

Truyền thông và cơ sở hạ tầng Y tế và chăm sóc sức khỏe

Công nghiệp và Thiết bị đo lường

MÔ TẢ CHUNG “IC quản lý nguồn điện ADP7105ARDZ-3.3-R7”

ADP7105 là bộ điều chỉnh tuyến tính CMOS, độ sụt áp thấp (LDO) hoạt động từ 3,3 V đến 20 V và cung cấp dòng điện đầu ra lên đến 500 mA. LDO điện áp đầu vào cao này lý tưởng để điều chỉnh các mạch tín hiệu hỗn hợp và tương tự hiệu suất cao hoạt động từ đường ray 1,22 V đến 19 V. Sử dụng kiến trúc độc quyền tiên tiến, ADP7105 cung cấp khả năng loại bỏ nguồn điện cao và tiếng ồn thấp, đồng thời đạt được phản ứng tức thời đường dây và tải tuyệt vời chỉ với tụ điện đầu ra gốm 1 µF nhỏ.

ADP7105 có ba tùy chọn điện áp đầu ra cố định và một phiên bản có thể điều chỉnh cho phép điện áp đầu ra trong khoảng từ 1,22 V đến 19 V thông qua bộ chia phản hồi bên ngoài. ADP7105 cho phép kết nối tụ điện khởi động mềm bên ngoài để lập trình khởi động.

Lưu ý rằng trong toàn bộ bảng dữ liệu này, chức năng cảm biến (SENSE) của chân SENSE/ADJ chỉ áp dụng cho các mô hình điện áp đầu ra cố định, trong khi chức năng điều chỉnh đầu vào (ADJ) chỉ áp dụng cho các mô hình điện áp đầu ra có thể điều chỉnh. Ví dụ: Hình 1 hiển thị chức năng cảm biến và Hình 2 hiển thị chức năng điều chỉnh đầu vào.

Điện áp nhiễu đầu ra của ADP7105 là 15 µV rms và không phụ thuộc vào điện áp đầu ra. Đầu ra kỹ thuật số có nguồn điện tốt cho phép màn hình giám sát hệ thống điện kiểm tra tình trạng của điện áp đầu ra. Chức năng khóa điện áp thấp có độ chính xác có thể lập trình của người dùng tạo điều kiện sắp xếp nhiều nguồn điện.

ADP7105 có sẵn trong các gói LFCSP 8 chân, 3 mm x 3 mm và SOIC 8 chân. LFCSP cung cấp giải pháp rất nhỏ gọn và cung cấp hiệu suất nhiệt tuyệt vời cho các ứng dụng yêu cầu dòng điện đầu ra lên đến 500 mA trong một diện tích nhỏ, thấp.
